Standart Tip Ağır Yük Boru Kelepçesi

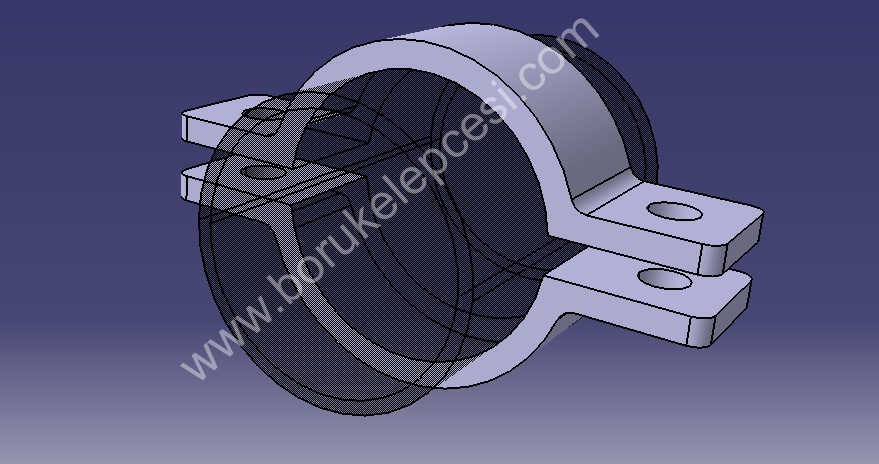

Ağır yük kelepçesi ; ağır yük taşıyan mekanik tesisatların , yatay ve dikey hatlarda sabitleme çözümlerinde kullanılmaktadır. |
|
Ağır Tip Boru Kelepçesi Ölçü Tablosu
|
MALZEME KODU |
BORU ÇAPI
( inch ) |
BORU ÇAPI
( mm ) |
ÇELİK MALZEME ÖLÇÜSÜ (mm ) |
BAĞLANTI CİVATASI (mm ) |
STN - DN 15 |
1/2'' |
19 |
20 X 5 |
M8 X 25 |
STN - DN 20 |
3/4'' |
24 |
30 X 5 |
M10 X 30 |
STN - DN 25 |
1'' |
29 |
30 X 5 |
M10 X 30 |
STN - DN 32 |
1 1/4'' |
36 |
30 X 5 |
M10 X 30 |
STN - DN 40 |
1 1/2'' |
45 |
30 X 5 |
M10 X 30 |
STN - DN 50 |
2'' |
55 |
40 X 5 |
M12 X 35 |
STN - DN 65 |
2 1/2'' |
70 |
40 X 5 |
M12 X 35 |
STN - DN 80 |
3'' |
85 |
40 X 5 |
M12 X 35 |
STN - DN 100 |
4'' |
105 |
50 X 10 |
M16 X 45 |
STN - DN 125 |
5'' |
130 |
50 X 10 |
M16 X 45 |
STN - DN 150 |
6'' |
155 |
50 X 10 |
M16 X 45 |
STN - DN 200 |
8'' |
206 |
50 X 10 |
M16 X 45 |
STN - DN 250 |
10'' |
256 |
60 X 10 |
M20 X 50 |
STN - DN 300 |
12'' |
308 |
60 X 10 |
M20 X 50 |
STN - DN 350 |
14'' |
358 |
60 X 10 |
M20 X 50 |
STN - DN 400 |
16'' |
410 |
70 X 10 |
M24 X 60 |
STN - DN 450 |
18'' |
460 |
70 X 10 |
M24 X 60 |
STN - DN 500 |
20'' |
512 |
70 X 10 |
M24 X 60 |
STN - DN 600 |
24'' |
612 |
80 X 10 |
M27 X 70 |
STN - DN 700 |
28'' |
712 |
80 X 10 |
M27 X 70 |
STN - DN 800 |
32'' |
812 |
80 X 10 |
M27 X 70 |
STN - DN 900 |
36'' |
912 |
100 X 12 |
M27 X 70 |
STN- DN 1000 |
40'' |
1120 |
100 X 12 |
M30 X 90 |
Kelepçelere standart elektrogalvaniz kaplama yapılmaktadır. |
|
