| Tam Kaplayan Tip Boru Kelepçesi |

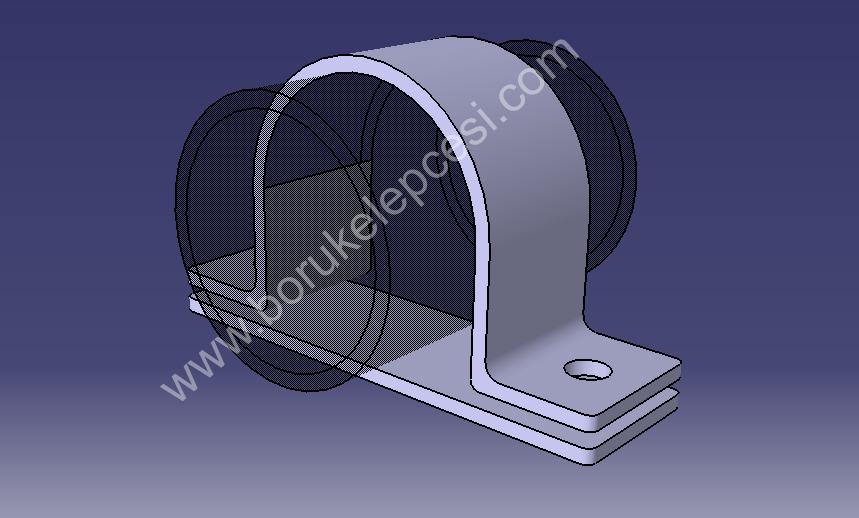

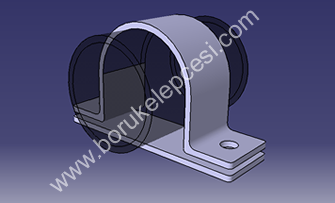

Tam Kaplayan Tip Boru Kelepçesi
Mekanik tesisat hattının hareketli olması istenen durumlarda , boruyu tam kaplaması ile çözüm olanağı sunan bağlantı elemanlarıdır. |
|
Tam Kaplayan Tip Boru Kelepçesi Ölçü Tablosu
|
MALZEME KODU |
BORU ÇAPI
( inch ) |
BORU ÇAPI
( mm ) |
ÇELİK MALZEME ÖLÇÜSÜ (mm ) |
BAĞLANTI CİVATASI (mm ) |
TKU - DN 15 |
1/2'' |
19 |
20 X 5 |
M8 X 25 |
TKU - DN 20 |
3/4'' |
24 |
30 X 5 |
M10 X 30 |
TKU - DN 25 |
1'' |
29 |
30 X 5 |
M10 X 30 |
TKU - DN 32 |
1 1/4'' |
36 |
30 X 5 |
M10 X 30 |
TKU - DN 40 |
1 1/2'' |
45 |
30 X 5 |
M10 X 30 |
TKU - DN 50 |
2'' |
55 |
40 X 5 |
M10 X 30 |
TKU - DN 65 |
2 1/2'' |
70 |
40 X 5 |
M10 X 30 |
TKU - DN 80 |
3'' |
85 |
40 X 5 |
M10 X 30 |
TKU - DN 100 |
4'' |
105 |
50 X 5 |
M12 X 35 |
TKU - DN 125 |
5'' |
130 |
50 X 5 |
M12 X 35 |
TKU- DN 150 |
6'' |
155 |
50 X 5 |
M12 X 35 |
TKU - DN 200 |
8'' |
206 |
50 X 5 |
M12 X 35 |
TKU - DN 250 |
10'' |
256 |
60 X 5 |
M14 X 40 |
TKU - DN 300 |
12'' |
308 |
60 X 5 |
M14 X 40 |
TKU - DN 350 |
14'' |
358 |
60 X 5 |
M14 X 40 |
Kelepçelere standart elektrogalvaniz kaplama yapılmaktadır.
*Özel Ölçülere göre imalatı yapılabilmektedir
|
|
